유량분석시스템
기본 설명
구성도
Aqua United 유량분석시스템은 계측제어시설 및 서버프로그램간의 상호 연계를 통해 순시유량,
적산유량, 관압의 계측값 등의 유량정보를 수집, 분석하여 배수관망 관리와 유수 제고에 대한
종합관리 체계를 확보함
제품 특징 및 기능
대/중/소블록 계층간 유량 현황 정보 및 송수율 정보제공
사용자 정의 블록 그룹을 구성하고 지구별 블록의 유량 모니터링 위치를 사용자가 자유롭게 편집할 수 있는 기능 제공
대상 블록의 송수량, 순시유량, 관압에 대한 통합정보 및 일별 패턴 정보 제공
대상 블록의 유량정보에 대한 일보/월보/연보 조회 기능 제공
대상 블록에 대한 유수율(요금계 연동시) 및 최소야간순시 분석을 통한 추정 누수율 분석 정보 제공
유량그룹/지구/블록 정보 조회 및 그룹설정 가능
블록, 유량계 정보조회 및 캐드도면 등의 외부파일 연동기능
수집된 데이터 및 분석정보 레포팅 기능
주요 기능
순시/적산 유량 실시간 감지
상황판 - 지구별 상황판
사용자가 상황에 따라 유량 데이터와 위치 심볼을 백그라운드 지도상에 배치하도록 함으로써 구간감시의 직관성을 제공함
블록 및 지정구역 계층별 송수율/유수율/누수율 분석
유량 분석 - 송수율
대블록~하위 중블록 , 중블록 ~ 하위 소블록 간의 유출/인입 유량을 비교하여 송수관로의 건전성을 분석
메인 송수관로에서의 누수 발생시 해당 송수관로의 송수율이 저하되는 시점을 분석하여 건전성을 확보
유량 분석 - 유수율
소블록 단위의 유량 공급량 대비 수용가 사용량 , 무수량을 분석하여 유수율 분석
소블록의 공급량과 요금계 측에서 입력된 수용가 월과금 사용량을 분석하여 이에대한 결과 출력
유량 분석 - 누수율
일중 02~05시 내에 최소야간순시를 자동 분석하여 추정 누수량을 산출
허용야간사용량, 배경손신량 등을 감안한 추정 누수량을 산출하여 누수율을 분석
최소야간순시 자동감지 및 분석 알고리즘
유량 내역 - 특정 시간대 비교
다중 선택 블록(유량계) 구간에 대해 최소순간내역(최소야간순시)을 조회 함으로써 누수 발생/복구 시점의 추정 근거를 제공함
계층기준 구간 선택을 통해 상/하위 블록(유량계)를 선택하여 상/하위 계층의 유량 흐름을 동시에 비교 분석할 수 있는 기능을 제공함
실시간 유량분석 정보에 기초한 유량패턴 분석
유량 내역 - 통합 조회
실시간 유량정보 확인 및 유량패턴 상세 조회 및 분석가능

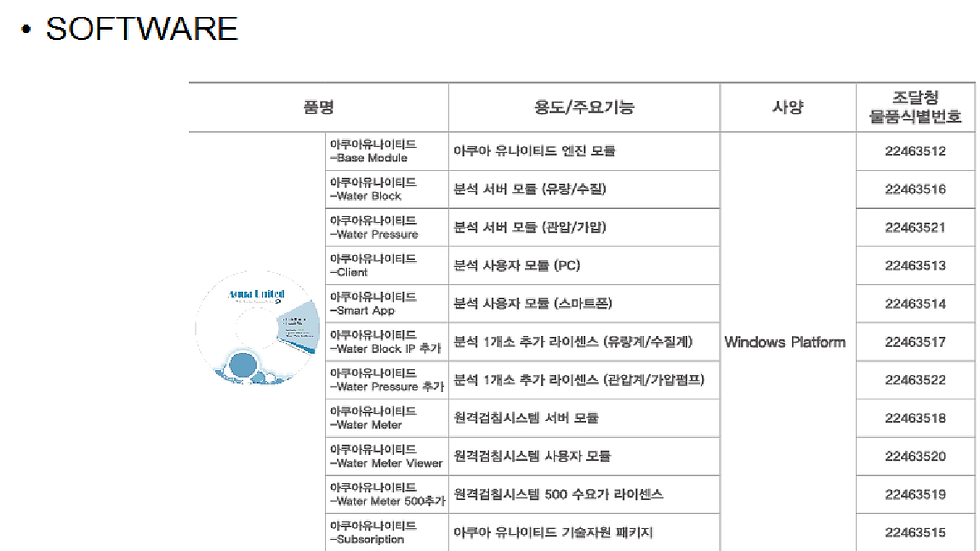

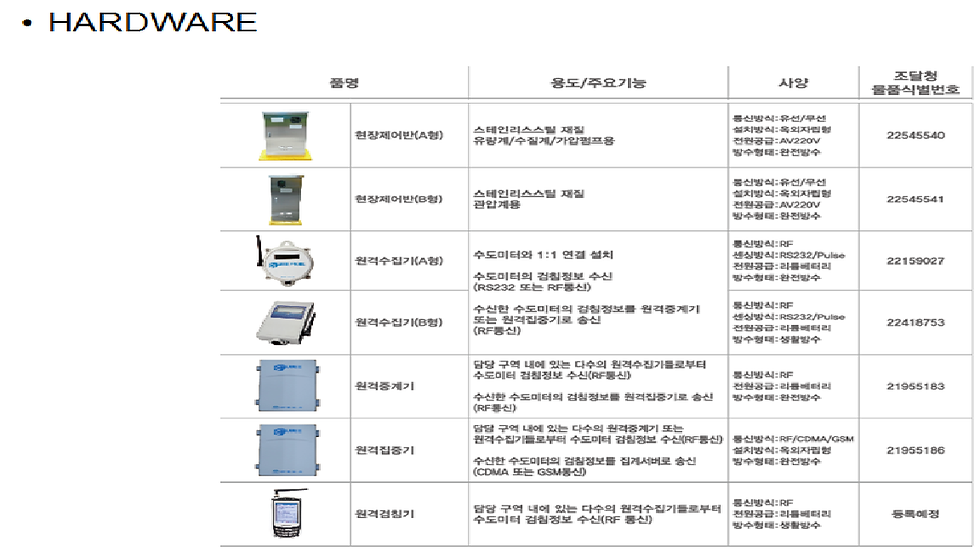

구성 제품 목록
